伺服行星减速机与马达的安装指导

文章出处:   责任编辑:   发布时间:2016-10-24 15:16:54    点击数:-   【

        伺服行星减速机与马达如何正确的安装,是保证行星减速机精密工作的重要环节。因此,在使用伺服行星减速机之前,一定要严格按照行星减速机与马达的安装指导来完成安装工作。

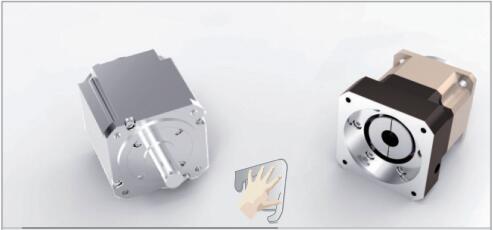

        1、在安装伺服行星减速机与马达之前,请核对清楚马达的型号与减速机的规格是否正确匹配,再将马达和减速机的安装结合面擦拭干净,以免有杂质进入影响减速机的工作。

核对马达的型号与伺服行星减速机的规格,并擦拭干净结合面

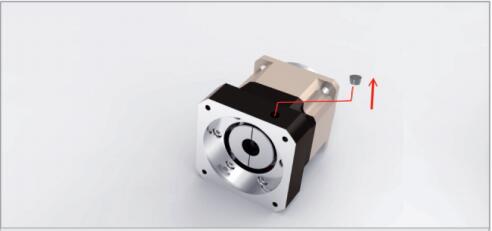

        2、金蒲江JPJ品牌行星减速机出厂前有配防尘盖以免杂质进入减速机内,因此,安装前需先将2个防尘盖(图中黑色部件)从机体上取出。

取出伺服行星减速机机体上的防尘盖

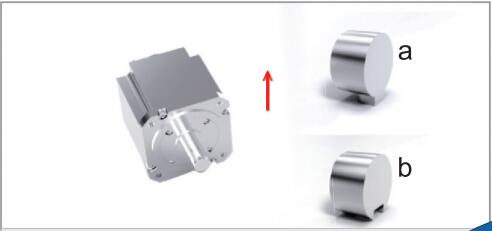

3、若马达轴径在35mm以下,请将马达轴上的键取下(a),如有必要请安装平衡键(b)。

取下伺服马达轴上的键,安装平衡键

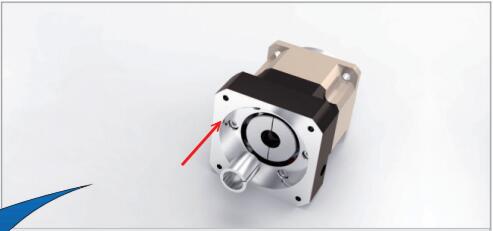

4、检查并确认马达的轴心尺寸和出力轴尺寸,如有必要,请先将轴衬套装进入力孔内(请注意锁固方式:当马达为平轴状时,对准入轴夹缝在平轴中心线,使锁紧螺丝与轴呈垂直)。

先将轴衬套装入孔内,注意垂直锁固定

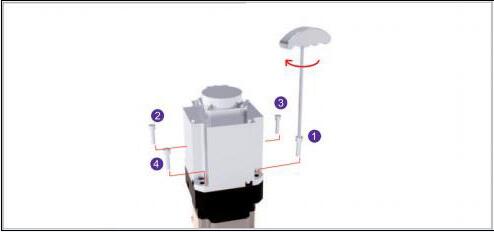

5、将马达直立式的垂直装入行星减速机,以螺丝扭力表建议的扭力值的5%按图中1~4的顺序,用六角扳手将对准孔位的附垫片的螺丝轻轻锁上。

将伺服马达垂直装入行星减速机

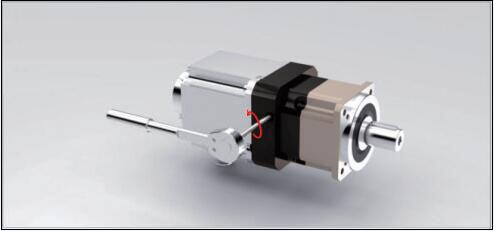

6、再参照建议的扭力值,用扳手将锁紧环上的2颗螺丝用力锁紧。

用扳手将锁紧环上的螺丝锁紧

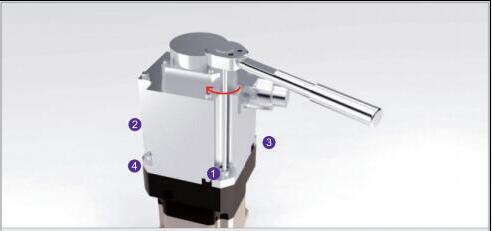

7、将伺服马达与行星减速机直立式摆放,以螺丝扭力表建议的扭力值依1~4的顺序,用扭力扳手将螺丝锁紧。

将伺服马达与行星减速机直立式摆放,用扳手将螺丝锁紧

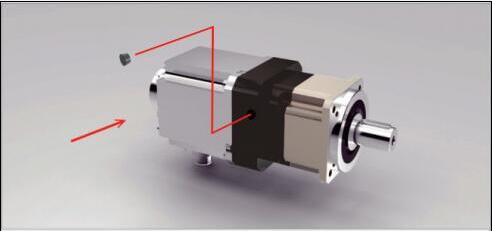

8、再将步骤2中取出的2个防尘盖(图中黑色部件)装回行星减速机的塞头中,以保护减速机工作时有杂质进入。

再把防尘盖装入行星减速机的塞头

        以上就是一台伺服行星减速机与马达的安装指导全部过程,必须先锁紧伺服马达,才能锁紧马达轴心锁紧环;请务必详细阅读每个步骤,依步骤顺序安装行星减速机与马达,特别是步骤5和6不可颠倒。如工程师对以上的安装指导仍有不明白之处,欢迎与我司售后部联系交流,谢谢。
